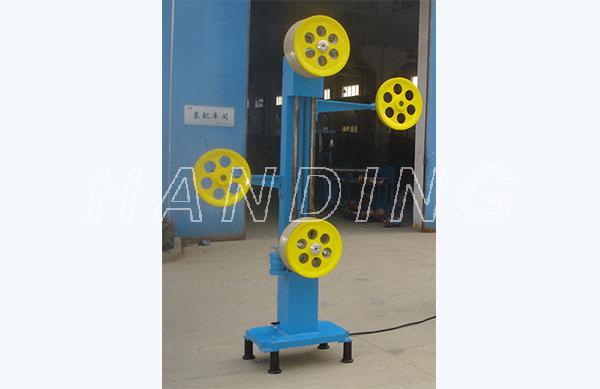

A. 2.25米立式儲線架2.25MVertical accumulator

1. 型式：立式 高度2.250m

2. 張力控制：平衡架電位自動平衡控制

3. 傳動：機械傳動

4. 儲線長度：12.8M

5. 導輪：直徑：IDΦ400mm 材質：合金鋁 輪數為5片對6片，槽深δ=25mm

6. 防撞：壓縮彈簧

7. 雙檢出裝置：電位平衡張力控制

8. 安全裝置：前后端設極限開關，同步斷線停機控制

B. 1.7米立式儲線架1.7m vertical accumulator

1. 機型：立式儲線+臥式出線；

2. 軌道構造：采用H型鋼+中碳方鋼條調質處理再電鍍硬鉻；

3. 軌道長度：約1.7M；

4. 儲線量：約18M；

5. 儲線輪：Φ300，V型5/4溝，鋁合金材質，輪面陽極硬化處理；

6. 變位訊號檢出：日本進口精密角度檢出器；

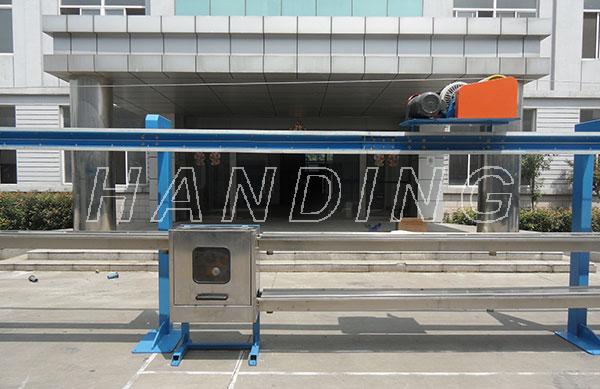

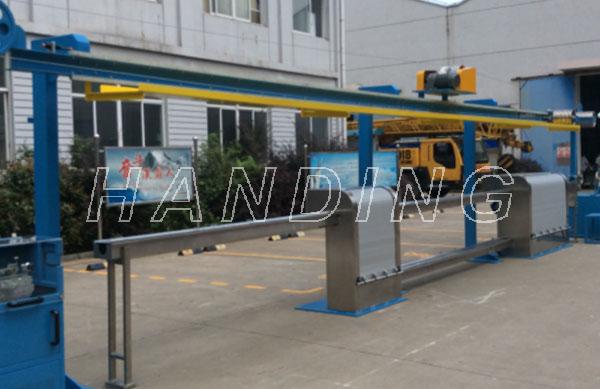

C. 12米水平式儲線架12M level accumulator

1. 型式：水平式

2. 軌道構造：采用H型鋼+中碳方鋼條調質處理再硬化處理

3. 動力：2HP減速馬達（臺灣城邦）速比1：30配合與10KG磁粉式離合器

4. 傳動：多芯式鋼索

5. 儲線長度：10M-200M
